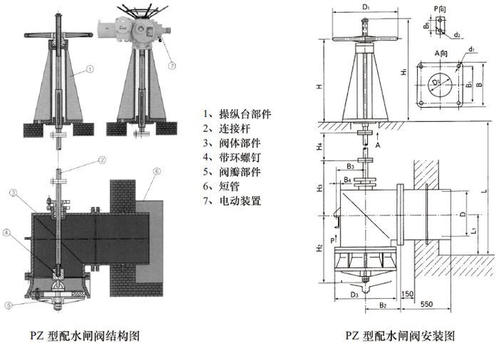

配水閘閥的工作原理圖

配水閘閥的工作原理圖

　　配水閘閥是在閘閥的基礎上增加礦用閥門電動裝置，能自動化完成生產要求，對于配水閘閥，我們在使用之前必須要了解它的工作原理。

　　1、通常在升降桿上有梯形螺紋，通過閥門頂端的螺母以及閥體上的導槽，將旋轉運動變?yōu)橹本€運動，也就是將操作轉矩變?yōu)椴僮魍屏Γ?/p>

　　2、開啟閥門時，當閘板提升高度等于閥門通徑的1:1倍時，流體的通道完全暢通，但在運行時，此位置是無法監視的；

　　3、實際使用時，配水閘閥是以閥桿的頂點作為標志，即開不動的位置，作為它的全開位置。

　　配水閘閥的工作原理及作用

　　一、配水閘閥的工作原理

　　配水閘閥設計為閥芯90度旋轉，由圓形通孔或通道通過其軸線。配水閘閥在流體管路中是做切斷、截止、及改變流體的流動方向，配水閘閥只要旋轉90度的動作就能轉動力矩達到密封嚴密的效果。近年來配水閘閥發展已從切斷、截止轉變成節流和控制流量作為用途。

　　二、配水閘閥的作用

　　1、配水閘閥結構簡單、流體阻力小，全通徑的配水閘閥流阻力基本為零。

　　2、它有兩個密封面，使用較好的塑料，密封性強，可實現完全密封、零泄露的效果。在真空系統中也已得到廣泛應用。

　　3、配水閘閥從全開到全關只需旋轉90°，有操作方便、開閉迅速、方便遠程控制的優點。

　　4、配水閘閥維修簡單、拆卸容易、更換方便。

　　5、使用范圍多，口徑可從小為幾毫米大到到幾米、壓力可達32mpa以上、適合配備執行器等。

　　配水閘閥主要裝配在無人值班的煤礦水泵房，對于新手來說，具體的操作過程都是要有指導師傅講解還是比較好的，大家在使用之前希望這方面的知識。
