PZ型配水閘閥是直角式閘閥，用小型電動機作為動力源替代人工操作,可承受0.1Mpa的壓力。主要用于礦山井下各吸水井配水，也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質，水溫不大于80℃。

　　概述

　　1、本系列產品是直角式閘閥，可承受0.1Mpa的壓力。主要用于礦山井下各吸水井配水，也可用于選礦、水處理水池泄水。水中不含有腐蝕性的介質，水溫不大于80℃。

　　2、型號意義：

　　如：PZ-400

　　PZ-配水閘閥

　　400-公稱直徑

　　3、本系列產品所執行的標準是：企業標準Q/BBC-007-91《配水閘閥》。

　　結構說明

　　1、配水閘閥由操縱臺、連接桿、閥桿、閘閥、短管等部件組成。

　　2、PZ型用小型電動機作為動力源替代人工操作，方便、快捷。

　　3、閘閥由閥體和閥瓣構成。

　　1）閘體為焊接件，下部裝有一錐形密封環，與閥瓣共同構成密封部分。

　　2）閥瓣由焊接件與橡膠墊構成，通過帶環螺釘組件與閥桿絞接，以保證閥的密封性能。

　　4、短管用于埋入配水井井壁，為焊接件。

　　5、連接桿的長度由配水井底板至泵房底板的高度差來確定。分為5米、4.5米、4米、3.5米四種規格。用戶也可以按實際安裝高度確定連接桿的長度，按需定制。

　　安裝

　　1、本產品在存放期間，操縱臺絲杠應涂以防銹油脂，避免日曬雨淋。閥門部件應避免沾染油脂，防止橡膠老化。

　　2、在灌注井壁時，預留短管孔和支撐閥閘的槽鋼孔，泵房地面預留操縱臺基礎孔。

　　3、連接閥閘和短管的法蘭（中間加橡膠墊），把短管穿入預留孔中，借閥閘的外露閥桿找好垂直度，固定支撐槽鋼。

　　4、操縱臺就位后，按說明書要求尺寸提升絲杠。

　　5、核對閥桿至絲杠間的連接桿長度，裝上連接桿，再校對一下垂直度，把操縱臺和短管固定。

　　6、卸下閥桿端部的卡環，檢查整個機構操作是否靈活。

　　安裝尺寸表：

　　注：D2位操縱臺底面凸起部分尺寸，基礎預留孔應大于此數。

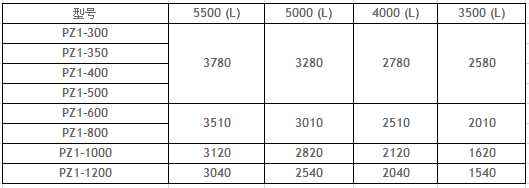

　　不同L值時的連接桿長度H4

　　其它：

　　1、成套供應范圍：操縱臺一件、閘閥一件、短管一件、連接桿一件，用于閘閥和短管法蘭連接的膠墊一件，電動機和渦輪箱一件。

　　2、隨技術文件：產品合格證一份，本說明書一份。

　　3、質量保證：再過流零件的材質符合輸送介質的要求，用戶恰當?shù)淖袷乇９芎褪褂靡?guī)則的條件下，從本廠發貨之日起的十八個月內，連續運轉不超過十二個月，產品應制造不良而發生損壞或不能正常工作時，本場免費為用戶更換或修理產品或零件。易損件磨損不在此限。
